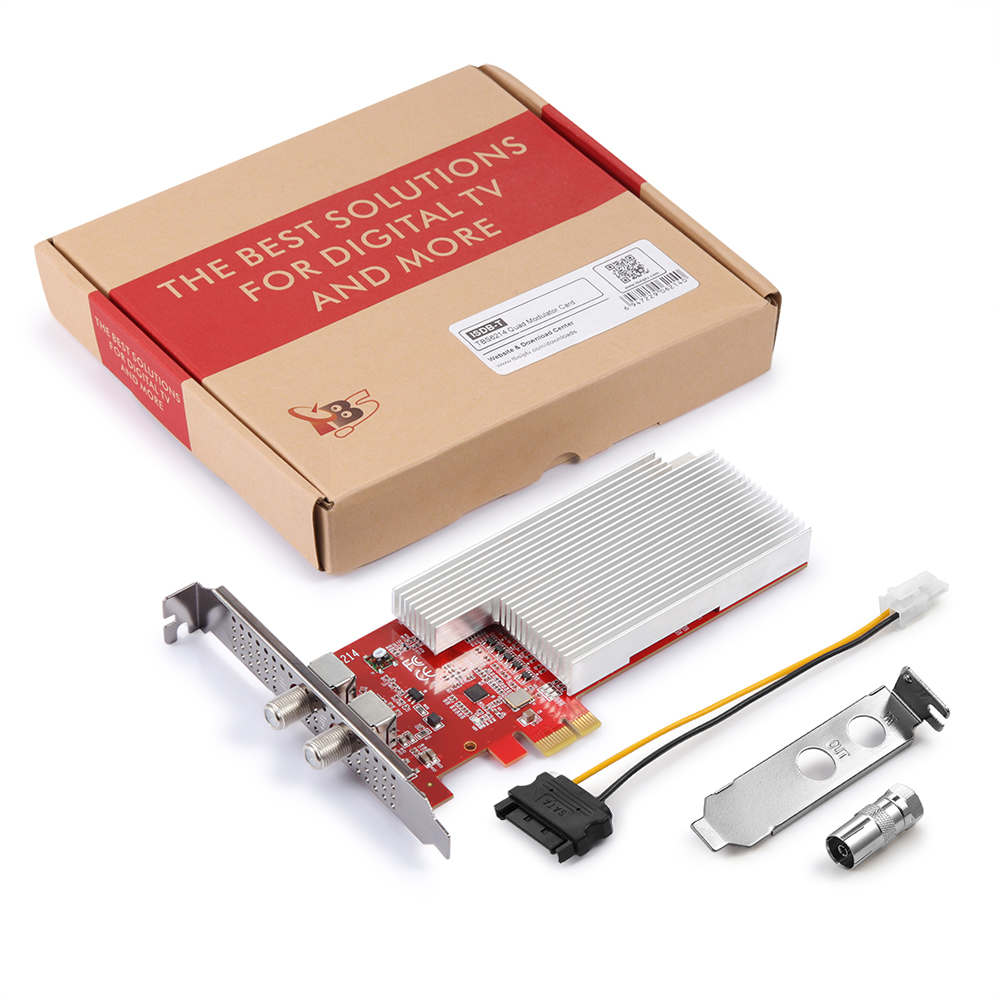

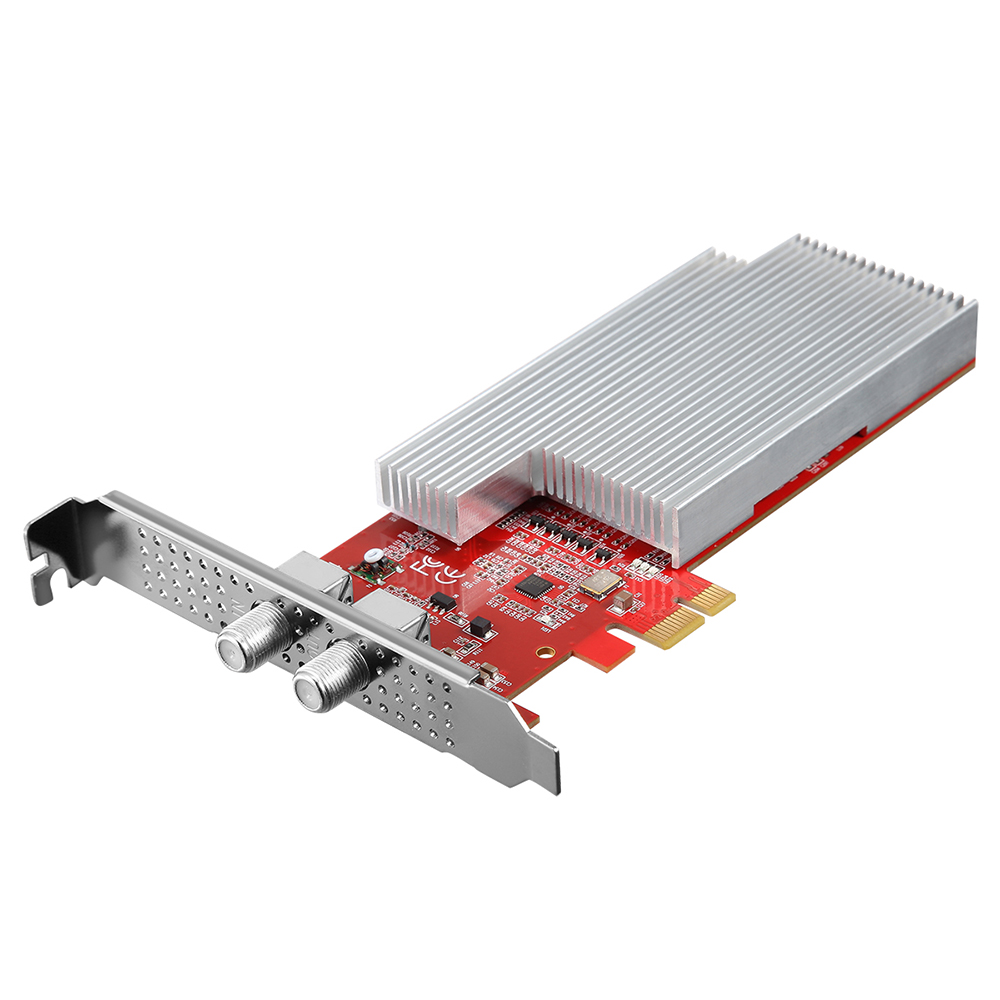

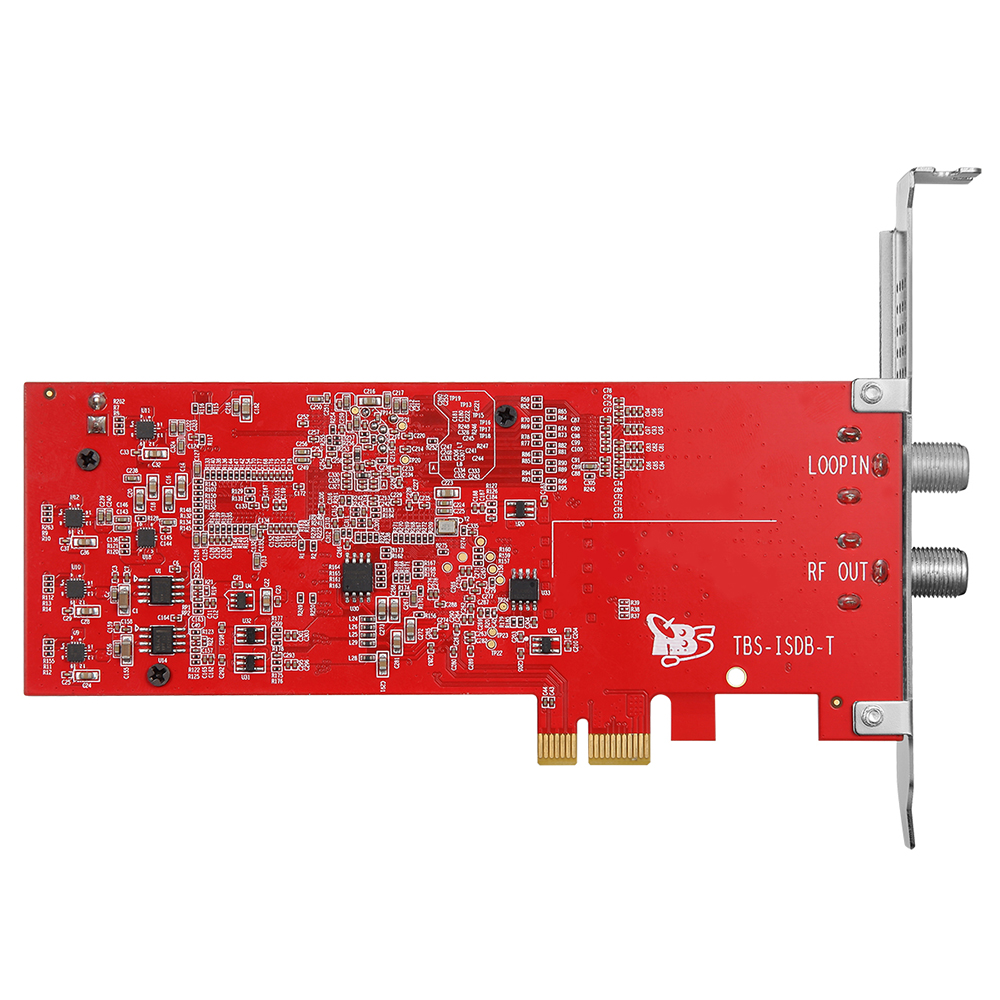

TBS6214 ISDB-T 4路PCIe调制卡

产品咨询

TBS6214是一款ISDB-T四路PCIe调制卡,用作ISDB-T信号发生器。它支持DVB流,HDMI视频,IP流或任何其他数字源输入,输出4路ISDB-T信号。比如,你可以通过使用TBS DVB-S2电视调谐卡接收卫星电视频道,然后使用TBS6214将这些频道转换为ISDB-T信号。

产品搭配推荐:TBS MOI PRO AMD装2pcs * TBS6904SE Quad DVB-S/S2/S2X Tuner PCIe卡和2pcs * TBS6214 ISDB-T Quad modulator PCIe卡。

该方案支持将DVB-S/S2信号转换为大约240Mbps的ISDB-T信号。

产品特点

  • 传输实时视频或存储视频到ISDB-T信号
  • 支持linux的频率配置界面
  • 以客户为导向的可用API
  • 可用的样本传输流
  • 3-Layer  (A, B和C)调制
  • 全 13-segment ISDB-T调制
  • 支持可变通道宽度6MHz至8MHz

产品应用

  • 家庭高清电视广播系统
  • 酒店和住宿视频系统
  • 交互式在线广播系统
  • 交互式便携式广播系统
  • 数字标牌中的数据广播

产品规格

输入 DVB-S2X/S2/S, DVB-T2/T, DVB-C, ATSC 或者 IPTV源
输出 4路ISDB-T 流输出
RF 输出 100~866 MHz (-2~-40 dBm)
信道带宽 6, 7, 8MHz
模式 2K, 4K, 8K
保护间隔 1/4, 1/8, 1/16, 1/32
Segment数量 共 13 segments
映射(调制) DQPSK, QPSK, 16-QAM, 64-QAM
码率 1/2, 2/3, 3/4, 5/6, 7/8 可选
时间分界 0,1,2,4 或0,2,4,8 or 0,4,8,16取决于OFDM模式()
工作温度 -40°~85°
功耗 12V/9W
系统需求 Linux (Centos / Ubuntu)
可用的PCI Express x1, x4, x8 or x16 插槽
裸卡尺寸 彩盒尺寸 毛重
130mm * 68.7mm 200 * 13 * 850mm 0.5kg
